Ventilateur de toit

Le ventilateur de toit sans puissance de la série TG a été développé conformément à la politique d'économie d'énergie pour utiliser les sources naturelles. Sa principale caractéristique n'est pas besoin de puissance, utilisez uniquement la puissance entraînée par le flux d'air. Avec beaucoup de sens, peut fonctionner tout le temps, pas besoin d'alimentation, pas besoin de réparation, économie d'énergie, pas de coût de fonctionnement après l'installation.

Numéro de modèle : Ventilateur de ventilation de toit d'échappement mural

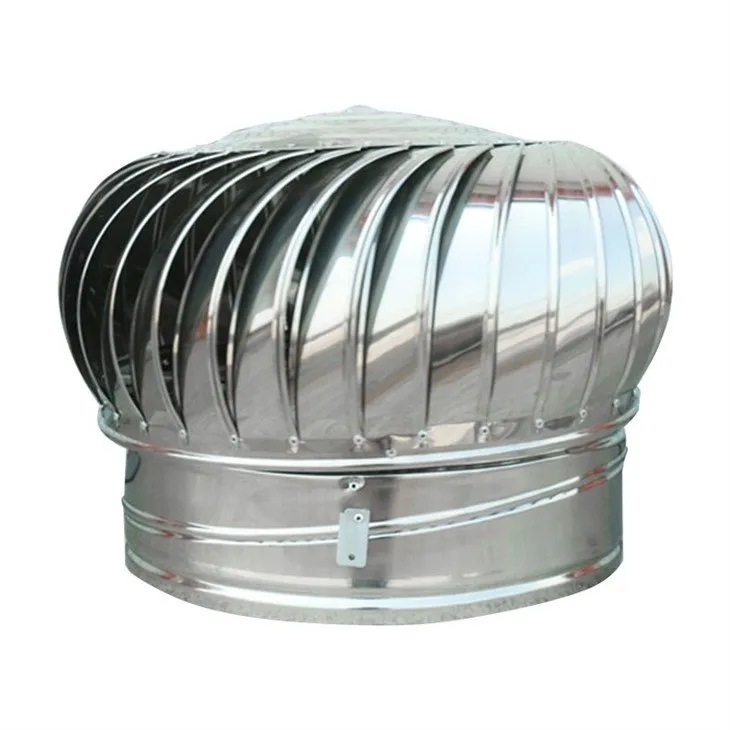

#1 Série TG Série de ventilateurs de toit sans puissance :

Il est fabriqué à partir de matériaux en acier inoxydable avec des caractéristiques de confiance, d'anticorrosion, de résistance aux acides et aux alcalis. Il est largement utilisé pour les ateliers, les usines de peinture, les ateliers de placage, les ateliers d'outillage, les entrepôts, les ateliers de moulage sous pression, les salles de générateurs, les entrepôts, etc.

Numéro de modèle (N)	Diamètre extérieur (mm)	Diamètre intérieur (mm)	Vitesse de l'air (m/s)	Le volume (hm)
300	420	300	3.2-16	298-1100
500	620	500	3.2-16	824-3047
600	750	600	3.2-16	1188-4393
800	880	e8o	3.2-16	1526-5643

#2. Ventilateur de toit de type centrifuge série DWT -II

Présentation des performances

Cette série de ventilateurs de toit adopte une conception spéciale pour les exigences de haute pression. Il est largement utilisé pour la ventilation et l'échange d'air pour les usines pétrolières, chimiques, textiles, métallurgiques, de moulage et mécaniques, bureaux. labo-ratoire, entrepôt, etc. Il est installé directement sur le toit, très pratique à utiliser.

NON.	A1	A2	H	H	H2	H3	Φ1	Φ2	Φ3
3.6A	400	480	80	215	465	710	830	360	16
4A	420	520	80	311	440	79o	920	400	16
4.5A	470	570	80	330	415	850	920	450	16
5A	500	640	80	273	440	940	1035	500	16
6A	650	820	80	330	520	1040	1220	600	20
8A	800	1050	8o	535	806	1280	1610	800	20
10A	1000	1300	80	710	975	1560	1830	1000	20

NON.	Vitesse	Moteur	Flux d'air	Pression totale
NON.	( rlmin)	(kw-p)	(hm)	(Pennsylvanie)
3.6	1450	1.1-4	1332-2834	393-347
4	1450	1.1-4	2006-3709	501-329
4.5	1450	1.1-4	2856-5281	634-416
5	1450	2.2-4	3864-7728	790-502
6	1450960	4.0-41.5-6	6677-13353 4420-8841	1139-724 498-317
7	960	3-6	8390-13580	680-510
8	960	5.5-6	10478-19428	887-651
10	730	7.5-8	20350-28497	805-637

#3. Ventilateur de toit de type centrifuge DWT -I Series

Ce ventilateur de toit axial de type a un débit élevé et une pression plus basse que le ventilateur centrifuge, le ventilateur de toit axial de type DTW-l pourrait être conçu pour tourner dans deux directions et être réversible selon les besoins des utilisateurs. Il présente des caractéristiques telles qu'une révolution stable à faible bruit et légère, une haute efficacité, de bonnes performances anti-corrosion, etc. .

Fiche de cotes d'installation de la série WT :

NON.	D1	D2	D3	A	B	H1	H2	H3	d	Poids (kg)
N2.8	580	290	357	463	39o	505	330	40	10	15
N3.15	580	325	385	517	440	515	340	40	10	18
N3.55	655	365	430	561	478	600	410	40	14	22
N4	655	410	480	637	550	620	410	40	14	27
N4.5	900	460	540	697	600	630	410	40	14	29
N5	900	510	590	757	66o	740	490	50	14	34
N5.6	1000	570	660	837	730	720	470	50	14	39
N6.3	1000	640	740	917	810	810	550	50	14	46
N7.1	1210	720	835	1007	900	960	650	50	14	55
N 8	1340	810	925	1108	1000	1040	695	50	14	61
N9	1650	910	1030	1258	1125	1120	700	60	18	67
N10	1650	1010	1140	1408	1260	1143	723	60	18	79
N11.2	1870	1140	1275	1410	1260	1210	745	60	18	82

Les paramètres principaux :

Non.	Diamètre (mm)	Angle (°)	Vitesse du ventilateur ( rhmin)	Moteur (kw-p)	Flux d'air (m'h)	Pression totale (pa)
2.8	280	30	1450	0.09-4	1464	48
3.15	315	30	1450	0.12-4	2072	59
3.55	355	30	1450	0.18-4	2977	75
4	400	30	1450	0.25-4	4263	95
4.5	450	30	1450	0.37-4	6070	120
5	500	30	1450 960	0.55-4 0.37-6	8327 5566	149 64
5.6	660	30	1450 960	1.1-4 0.37-6	11682 7724	186 81
6.3	630	30	1450 960	1.5-4 0.76-6	16639 11016	236 104
7.1	710	25	1450 960	3.0-4 0.75-6	23815 15766	300 131
8	800	25	1450 96o	5.5-4 1.5-6	31325 20735	354 155
9	900	25	980	3.0-6	29529	196
10	1000	25	960	4.0-6	40508	242
11.2	1120	25	960	7.5-6	56909	304
